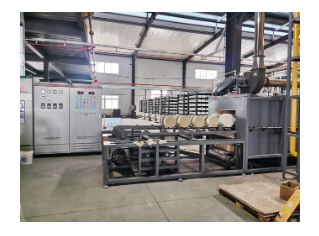

網帶窯爐是一種廣泛應用于電子元件、粉末冶金、陶瓷燒結及釬焊等領域的連續式熱處理設備。其核心特點在于利用金屬網帶承載物料，實現連續化生產。了解其零件構成，對于設備的選型、操作及維護至關重要。
以下是網帶窯爐的主要零部件分類及詳解：
一、爐體結構系統
1.爐殼：通常由鋼板和型鋼焊接而成，構成設備的外部框架，起到密封和支撐作用。
2.爐襯（保溫層）：安裝在爐殼內部，采用耐火磚、陶瓷纖維毯或輕質澆注料等多層結構，主要功能是隔熱保溫，減少熱量散失，保證爐膛溫度均勻。
二、物料輸送系統
1.網帶：網帶窯爐的核心輸送部件，由耐高溫合金（如310S、314S不銹鋼）編織而成，直接承載物料通過爐膛。
2.驅動裝置：包括電機、減速機和變頻器。通過調節電機轉速，準確控制網帶的運行速度，從而控制產品的燒成周期。
3.從動裝置：位于網帶回程的另一端，提供張緊力并確保網帶平穩運行，通常配有調節螺桿或配重張緊輪。
4.托輥/支撐板：安裝在網帶窯爐網帶下方，用以支撐網帶及其上物料的重量，防止網帶下垂，保證運行平穩。
三、加熱與溫控系統
1.加熱元件：根據工藝溫度要求，可選擇電熱絲（電阻絲）、硅碳棒或硅鉬棒。它們安裝在爐膛內，負責將電能轉化為熱能。
2.熱電偶：溫度傳感器，插入爐膛內部，實時監測網帶窯爐內溫度并將信號反饋給溫控儀表。
3.溫控儀表（PID控制器）：接收熱電偶信號，通過PID算法自動控制加熱元件的通斷或功率，以實現準確控溫。
4.固態繼電器/接觸器：執行溫控儀表的指令，控制加熱元件的電路通斷。
四、氣氛與排廢系統（針對氣氛保護爐）
1.氣氛管道與流量計：用于通入氮?dú)狻錃饣驓鍤獾缺Ｗo(hù)氣體，防止物料在高溫下氧化。流量計用于調節和控制氣體流量。
2.排氣口/煙囪：位于爐體頂部，用于排出物料加熱過程中產生的廢氣、粘結劑揮發物以及多余的氣氛氣體。
3.防爆閥：當網帶窯爐內使用氫氣等易燃?xì)怏w時，安裝在爐體頂部，一旦發生壓力驟增，可瞬間打開泄壓，保障設備安全。
4.馬弗（Muffle）：某些精*網帶爐內部設有密封的金屬或碳化硅匣缽（即馬弗），將網帶與加熱元件及保溫層隔離，形成獨立的氣氛通道。
五、電控與安全系統
1.電控柜：集成所有電氣元件，包括PLC（可編程邏輯控制器）、溫控表、變頻器、開關電源等，是設備的控制中*。
2.操作面板：配備觸摸屏或按鈕，用于設定工藝參數、啟停設備和監控運行狀態。
3.超溫報警器：當爐溫超過設定上限時，自動切斷加熱電源并發出聲光警報，防止設備損壞。
4.網帶跑偏報警/糾偏裝置：實時監測網帶運行軌跡，一旦發現跑偏，自動報警或通過機械裝置進行校正。
網帶窯爐通過上述系統的協同工作，將爐體結構的穩定性、輸送系統的連續性、加熱系統的準確性以及氣氛系統的密封性有機結合。在日常維護中，主要關注網帶的磨損與跑偏、加熱元件的老化程度以及熱電偶的準確性，是保證設備長期穩定運行的關鍵。
